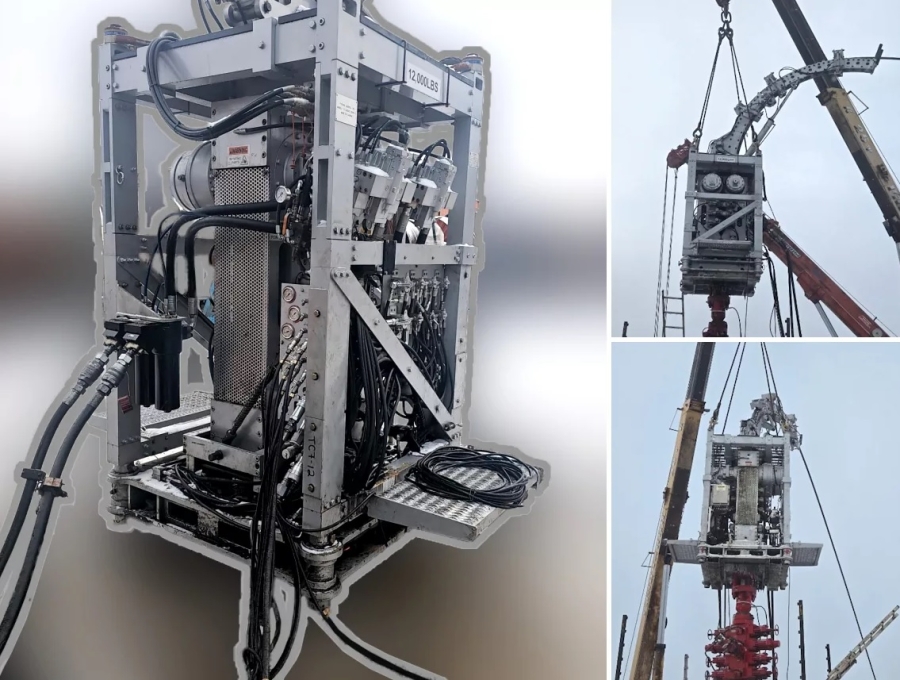

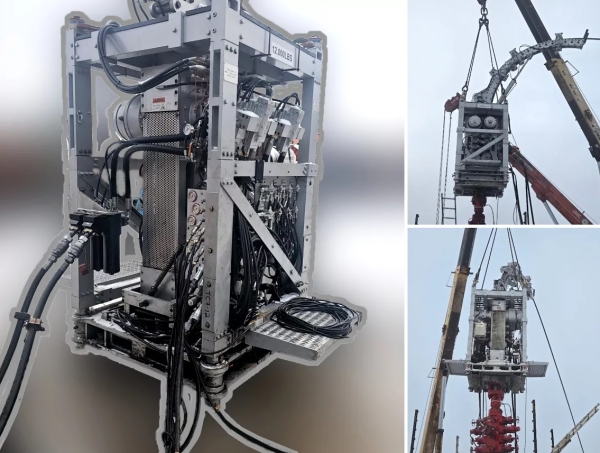

"НефтеМаш" выпустил свой первый колтюбинговый инжектор HM-45M ^{Избранное}

Сургут, 21 ноября – ООО «НефтеМаш», член Национальной Ассоциации нефтегазового сервиса, сообщает о важном этапе в своем развитии — выпуске первого колтюбингового инжектора HM-45M (заводской номер 1). Оборудование спроектировано для эксплуатации в составе колтюбинговых установок (ГНКТ) и способно развивать максимальное тяговое усилие в 45 тонн.

Конструкция инжектора адаптирована для работы в условиях низких температур. Внешняя рама, изготовленная из холодостойкой стали, выполняет функцию несущего и защитного корпуса для внутренних компонентов и направляющей ГНКТ, предотвращая их боковое смещение. Внутренняя рама крепится к наружной при помощи специальных штифтов, оснащенных тензодатчиками для точного измерения вертикальной нагрузки на инжектор. Особенностью компоновки является то, что в рабочем режиме наружная рама несет нагрузку только от собственного веса и веса направляющей. При этом в режиме башни, с полностью выдвинутыми опорами, конструкция выдерживает до 100 000 фунтов (45 000 кг). Усилие при спуске ГНКТ достигает 18 140 кг.

Механизм для захвата и перемещения ГНКТ смонтирован во внутренней раме. Зажимное усилие генерируется двумя оппозитными прямыми балками, которые приводятся в движение шестью гидравлическими цилиндрами двойного действия. Каждая балка оснащена съемной направляющей и тяговой цепью. Последняя передает усилие от гидроцилиндра на зажимную цепь и представляет собой замкнутую роликовую систему, минимизирующую сопротивление движению. Сводясь под действием гидравлики, элементы внутренней рамы обеспечивают надежную фиксацию ГНКТ.

Оборудование способно развивать вертикальное тяговое усилие до 100 000 фунтов (45 000 кг) при операциях подъема и до 40 000 фунтов (18 143 кг) при спуске ГНКТ в скважину. Управление всеми операциями инжектора производится дистанционно из кабины оператора.

Разработка и производство инжектора были выполнены в рамках технического задания, предоставленного ООО «Пакер-Сервис». Программа совместных стендовых испытаний, успешно завершенная в ноябре 2025 года, полностью подтвердила соответствие оборудования всем заявленным техническим параметрам.

На сегодняшний день инжектор HM-45M передан в промышленную эксплуатацию и успешно решает производственные задачи в составе колтюбинговой установки на одном из месторождений Нефтеюганского региона.

Ключевые технические характеристики инжектора HM-45M:

• Максимальное постоянное тяговое усилие: 45 000 кг
• Максимальное усилие спуска: 18 143 кг
• Исполнение для пониженных температур*: До –50 °C
• Массовые характеристики:
  • С присоединительным узлом инжектора: 4 695 кг
  • Без присоединительного узла инжектора: 4 445 кг
• Габаритные размеры: 45,5 x 59,75 x 115 дюймов (1,16 x 1,52 x 2,92 м)
• Тип привода: Аксиально-поршневой гидропривод переменного рабочего объема
